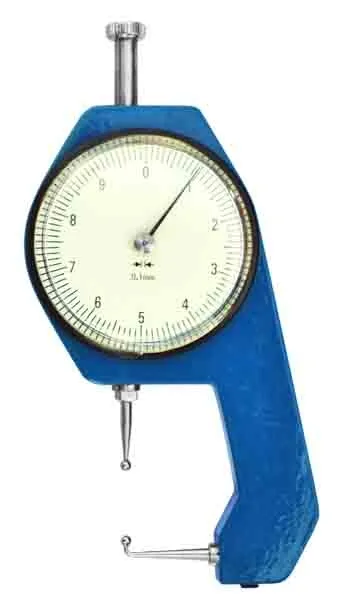

Grubościomierz zegarowy (TL-39B)
Dostępność:Dostępny
Numer katalogowy:TL-39B
- Opis produktu
- Instrukcja obsługi grubościomierza TL-39B
- Recenzje produktu (0)
Charakterystyka produktu
Grubościomierz zegarowy kabłąkowy TL-39B służy do pomiaru grubości elementów umieszczanych pomiędzy dwoma punktami pomiarowymi. Wynik pomiaru odczytywany jest bezpośrednio ze wskazania tarczy zegarowej.
Przyrząd wyposażony jest w zakres pomiarowy 0–10 mm, działkę 0,1 mm oraz kabłąk o głębokości pomiarowej 45 mm. Średnica tarczy zegarowej wynosi 40 mm.
Przed wykonaniem pomiaru należy oczyścić punkty pomiarowe oraz trzpień. Instrukcja przewiduje również wyzerowanie wskazania przy zamkniętych punktach pomiarowych.
Najważniejsze cechy
- zakres pomiarowy: 0–10 mm,
- działka pomiarowa: 0,1 mm,
- głębokość pomiarowa: 45 mm,
- średnica tarczy zegarowej: 40 mm,
- pomiar za pomocą dwóch punktów pomiarowych,
- możliwość wyzerowania wskazania przed pomiarem,
- odczyt wyniku bezpośrednio z tarczy zegarowej.
Zastosowanie
Grubościomierz TL-39B przeznaczony jest do mechanicznego pomiaru grubości elementów mieszczących się pomiędzy punktami pomiarowymi przyrządu. Konstrukcja kabłąkowa umożliwia umieszczenie mierzonego elementu pomiędzy górnym i dolnym punktem pomiarowym.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | TL-39B |
| Zakres pomiarowy | 0–10 mm |
| Działka | 0,1 mm |
| Średnica tarczy | 40 mm |
| Głębokość pomiarowa | 45 mm |
1. Przygotowanie do pomiaru
Przed rozpoczęciem pomiaru należy oczyścić oba punkty pomiarowe oraz trzpień z ewentualnych zanieczyszczeń.
Następnie należy sprawdzić wskazanie przy zamkniętych punktach pomiarowych. Górny trzpień należy delikatnie docisnąć tak, aby oba punkty pomiarowe zetknęły się ze sobą. W tej pozycji należy ustawić wskazanie na zero.
2. Wykonanie pomiaru
Unieść górny trzpień pomiarowy.
Umieścić mierzony element pomiędzy górnym i dolnym punktem pomiarowym.
Delikatnie opuścić trzpień, aż oba punkty pomiarowe zetkną się z mierzonym elementem.
Nie należy stosować nadmiernej siły nacisku.
Odczytać wynik pomiaru ze wskazania tarczy zegarowej.
Zakres pomiarowy przyrządu wynosi 0–10 mm, a działka pomiarowa 0,1 mm.
3. Ważne informacje
Przed każdym pomiarem należy upewnić się, że punkty pomiarowe są czyste.
Przed rozpoczęciem pomiarów należy sprawdzić i w razie potrzeby skorygować wskazanie zerowe.
Podczas pomiaru należy stosować umiarkowany, powtarzalny nacisk.
Przyrząd powinien być okresowo sprawdzany pod kątem prawidłowości wskazań.
W przypadku nieprawidłowego działania przyrządu należy przekazać go do profesjonalnego serwisu.
